矿山氰化物监控系统

矿山氰化物监控系统

简短介绍:矿山氰化物监控系统
矿山氰化物监控系统
一, 概述
二, 主要工作原理
氰化物管道泄漏监控系统的主要工作原理是将管道进口和出口的流量转换成模拟量信号传进电脑进行分析对比,当进口和出口流量相同时为正常,如果进出口流量差较大时则认为发生泄漏事故,同时辅以积液池流量开关报警,以及摄像头视频对管道表面情况进行观察。

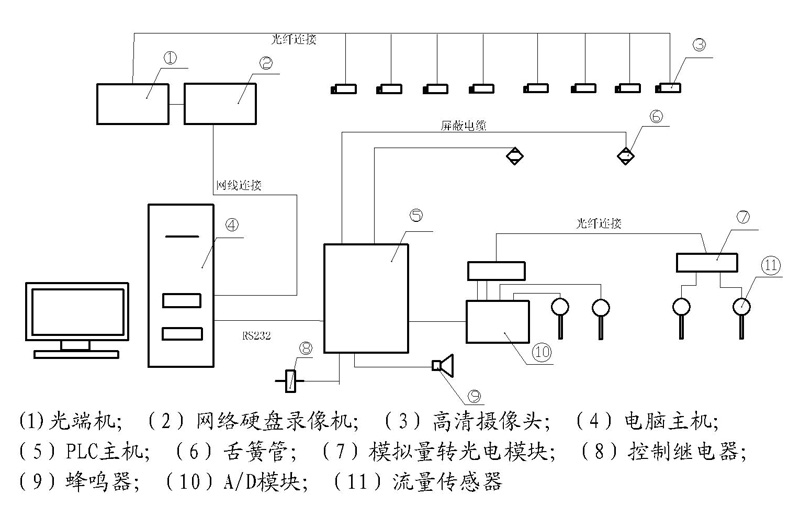

三, 硬件系统组成及各元件功能型号


1. 光端机,型号:功能:视频信号光模转换。
2. 网络硬盘录像机,型号:功能:存储转换图像视频,使电脑浏览器可以调用。
3. 高清摄像头,型号:功能:可调整角度巡视,检查管道有无泄漏。
4. 电脑主机,型号:功能:监视调用数据,设置参数,数据处理。
5. PLC主机,型号:FBS-20MA;功能:对流量传感器信号,及舌簧开关(积液池)传递来的信号进行初步处理并传递给电脑主机,并执行报警,驱动继电器。
6. 舌簧开关,型号:功能:当积液池有大股液体流出时,向plc发出开关量信号。
7. 模拟量转光电模块,型号:功能:将山上的流量计信号转换成光信号便于远距离传输,然后在山下再还原成模拟量信号供给模转数模块。
8. 控制继电器,功能:发生报警后,可连接设备使其切断电源。
9. 蜂鸣器,功能:发生报警后发出声光报警信号。
10. A/D模块,型号:FBS-6AD;模转数模块,功能:将流量计传来的模拟量信号转换成数字信号供给plc主机处理。
11. 流量传感器,型号:功能:将流量转换成4-20mA的模拟量信号。

四、软件操作,及功操作说明


1. 标题栏

系统管理       操作员登录及密码修改退出系统。
主控画面       点击弹出启动监控画面
参数设置      点击后弹出登录窗口,输入密码可弹出参数修改画面;登录用户分为负责人,czy两级可选择登录,负责人拥有全部权限,czy只能对一般参数进行修改;如果只是浏览参数可点击取消,参数画面也可弹出,但是不能对参数做任何修改。
报警记录       弹出报警记录
流量数据浏览   弹出报警流量记录表格

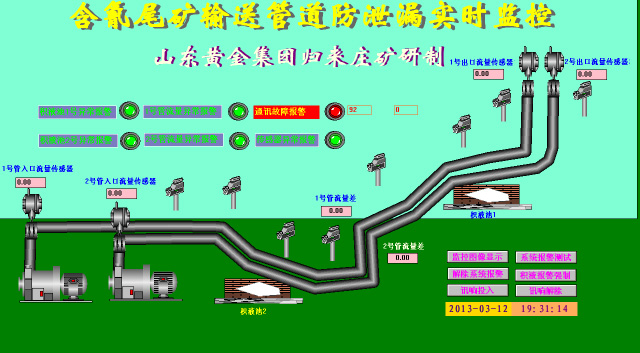

2.主控画面各动画功能及操作

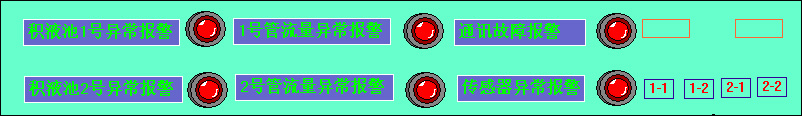

(1)报警条及指示灯

各报警条正常时为紫色,报警时为红色闪烁,指示灯正常时为绿色,报警时为红色,其中发生通讯故障报警时会显示通讯中断时间,某传感器短线故障时会显示断线传感器的代号。
代号对应如下:
1-1  一号管道入口流量计
1-2  一号管道出口流量计
2-1  二号管道入口流量计
2-2  二号管道出口流量计
另外发生流量报警时背景会红色闪烁,如果讯响处于打开状态蜂鸣器会发出蜂鸣声。控制继电器会断开吸合。

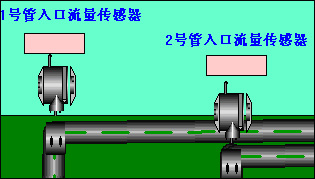

(2)管道  当管道有流量时会有绿色流量条运动

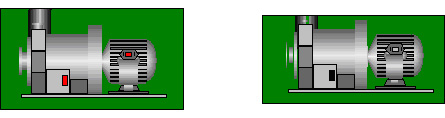

(3)泵电机         输送泵停止时标为红色,运行时标为绿色。

(4)流量计           窗口框显示流量,单位为立方/时。



(5)积液池    正常状态下切口显示白色,发生报警时切口显示蓝色


(6)监控图像显示    鼠标电机会激活浏览器显示监控录像(注意!系统运行前浏览器为打开状态)最小化(不是关闭)浏览器会切回主控画面。

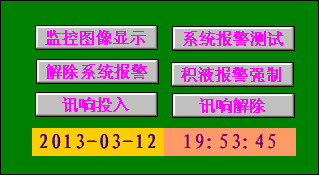

(7)系统报警测试    鼠标点击会使系统模拟报警状态,为防止误操作点击时间需要查过0.5秒。
(8)解除系统报警     鼠标点击解除报警状态(包括模拟报警)
(9)积液报警强制     鼠标点击积液池不会显示报警,同时一旁显示“积液强制”,再次点击恢复,积液强制标示消失(主要用于雨天积液池流水时)
(10)讯响投入      鼠标点击,系统报警时,蜂鸣器会响,讯响投入标显示(系统初次运行建议打开)
(11)讯响切除       鼠标点击,系统报警蜂鸣器不会响,讯响投入标志不显示。


3.参数设定画面,
(1)一般操作员参数
     积液池报警延时        此参数是为了防止积液池的流量开关误动作而设定的,一般不大于1秒为好,设定范围0----3秒,单位0.1秒。
     出料滞后延时          此参数是在开机时进料口的料到达出料口的时间,可通过实际观得到,设定范围0---1000秒,单位0.1秒。
     流量差延迟报警时间    此参数是为了防止流量差跳动造成的误报警而设置的延时时间 ,设定范围0-----1000秒,单位0.1秒。
     流量差报警阀值         此参数是设定出料口和进料口之间正常流量差之间的界定值的参数,设定范围0---100立方/时,单位立方/时。
(2)系统校正参数
    此类参数为程序编制人员设定,如需设定请与相关人员联系,普通操作人员不建议操作。

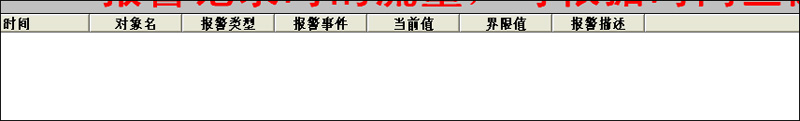

4.报警记录画面
记录报警的时间以及报警的性质,其中流量性报警会触发讯响,并且在报警流量记录中记录下报警时的流量,此页附带有“报警测试按键”,和“监控画面调用”按键,操作方法同上。

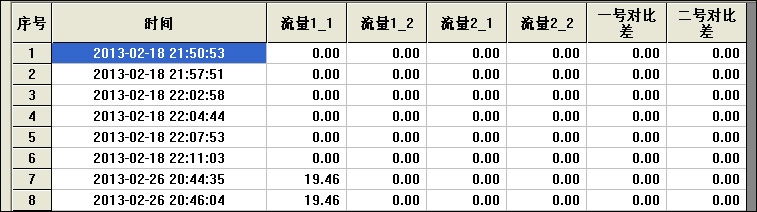

5.流量数据浏览
     可查询调阅流量型报警时所有当时流量值,最大记录时间6个月


五, 一般故障及解决方法
1.通讯故障报警    检查九针数据线是否插好,打开电脑机箱检查plc运行状态指示灯是否闪烁,如不闪烁说明plc故障。
2.某传感器报警    对应代号检查对应传感器,一般为电源故障,或者断线,其中两个出口流量传感器可能是由于光模转换电源中断造成的,请仔细检查。
六,其他注意事项
