1．适用范围
本装置适用于各种矿山提升机盘形闸制动系统的闸瓦磨损保护。可作为采用行程开关进行闸瓦磨损保护的替代产品。
2．装置组成
本装置主要由位移传感器、模/数转换器、计算机、监视器及报警器等组成。

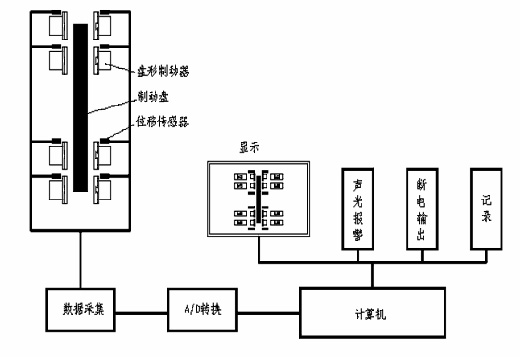

下图为装置的系统方框图。

3．装置的特点
 闸瓦间隙的监测采用高精度电感式霍尔位移传感器,同步扫描方式,温度稳定性好，寿命长；
 信号采集和模数转换选用TDAM型多功能专用采集模块，其具有通道类型可随意组合。输入经电气隔离，并可与RS232、RS485等通讯接口相接。模块具有一阶数字滤波、50Hz工频抑制功能，抗工频干扰，可保证微弱信号的采集精度。
 数据的处理、分析、判断、输出等通过计算机进行，实现了闸瓦磨损保护的智能化，与提升系统自动化控制可靠的衔接；
 结构紧凑，电缆连接，安装方便。
4．技术参数
 检测精度：0.01mm
 最大检测距离：10mm
 电源：AC 220V   50HZ  50 W
 报警信号：指示灯及蜂鸣器
 输出接点：10A无源一对常开常闭接点
 记录参数：间隙超限时间、超限的瞬时值
